4pin 5 دبوس 10A برغي موصلات كهربائية شديدة التحمل

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ZJHK
إصدار الشهادات:	CE, SGS, CQC, RoHS
رقم الموديل:	HA-003-M & HA-003-F / HA-004-M & HA-004-F

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	Negotiable
تفاصيل التغليف:	كرتون التصدير القياسية
وقت التسليم:	5 ايام
شروط الدفع:	L / C ، T / T ، ويسترن يونيون ، باي بال
القدرة على العرض:	100000 جهاز كمبيوتر شخصى شهريا

اتصل

مفصلة وصف المنتج

رقم الأمر:	09200042611 و 09200042711	نوع النموذج::	موصل رفيع سلسلة HA
مواد:	بولي كربونات Sabic 3412 ECR	كيبل الأتصال:	برغي
الإسكان:	سلسلة H3A	OEM:	قدمت
رقم الاتصال:	3 و 4	AWF:	18-14
تسليط الضوء:	4 دبوس موصل 10A للخدمة الشاقة , موصل 09200042611 , 5 موصلات كهربائية شديدة التحمل

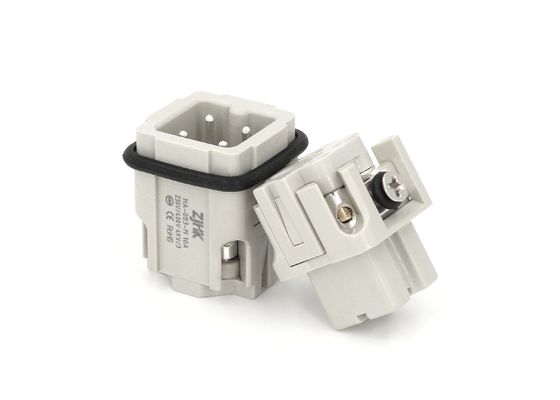

4pin 10A برغي الثقيلة إنهاء سلك موصل HA 5 دبوس موصل

وصف

إدخالات ، طرف برغي ، ذكر وأنثى ، بولي كربونات ، RAL 7032 (رمادي حصوي) ، التيار المقدر: 10A

الحجم: 3 أ ،

جهات الاتصال: 3 ، المقطع العرضي للموصل: 1.0 ... 2.5 مم² ،

سبيكة نحاسية ، مطلية بالفضة

يقوم الموصل شديد التحمل بعمل اتصال كهربائي وميكانيكي فعال لمختلف التطبيقات الصناعية.مقارنة بالموصلات الصناعية التقليدية ، توفر الوصلات شديدة التحمل حماية IP65 ضد البيئة القاسية وتوفر 30 إلى 50٪ من تكلفة العمالة في التركيب والصيانة.لذلك ، فهي تستخدم على نطاق واسع في الآلات ، والتحكم الكهربائي ، والنقل بالسكك الحديدية ، والأتمتة ، والروبوتات ، وطاقة الرياح وتوزيع الهندسة.

سلسلة HA

الخصائص التقنية

تحديد	DIN EN 60664
	DIN EN 61984
إدراجات
عدد جهات الاتصال	3،4 (16 × 2) + PE
HA-003/004
جنس	الذكور الإناث
التصنيف الحالي	10 أ
درجة التلوث	Ⅲ
أو	10 أمبير 250 فولت 4 كيلو فولت 3
HA-010/016/032
جنس	الذكور الإناث
التصنيف الحالي	16 أ
الفولطية	250 فولت
تصنيف الجهد الدافع	4KV
درجة التلوث 2 أيضا	16A 230 / 400V 4KV 2
تصنيف الجهد Acc.to UL Csa	600 فولت
مقاومة العزل	≥10¹⁰Ω
مادة	بولي كربونات
الحد من درجة الحرارة	-40 ... + 125 ℃
دورات تزاوج الحياة الميكانيكية العاملة	≥500
مادة الاتصالات	سبائك النحاس
سطح - المظهر الخارجي	مطلي بالفضة الصلبة
مقاومة التواصل	≤1mΩ
مأخذ المسمار
مقياس الأسلاك	1.0-2.5 مم²
AWG	18-14
تشديد عزم الدوران	0.25 نيوتن متر (HA-003/004) أو
	0.5 نانومتر (HA-010/016/032)

صور إدراج HA ذكر

HA-003/004230 فولت / 400 فولت 10 أمبير (أطراف لولبية)

4pin 5 دبوس 10A برغي موصلات كهربائية شديدة التحمل 0

4pin 5 دبوس 10A برغي موصلات كهربائية شديدة التحمل 1

HA-003230 فولت 10 أمبير (محطات القفص المشبك)

4pin 5 دبوس 10A برغي موصلات كهربائية شديدة التحمل 3

القدرة الاستيعابية الحالية

يتم تقييد الحمل الحالي بواسطة درجة الحرارة القصوى للمواد للإدخالات والملامسات بما في ذلك الأطراف.

تقنيات القياس والاختبار وفقًا لـ DIN EN 60512-5

4pin 5 دبوس 10A برغي موصلات كهربائية شديدة التحمل 5

رسم تصميمي:

طلب رقم للغطاء والإسكان H3A

غطاء المحرك - مدخل جانبي	H3A-SE-2B-M20	19200031640
غطاء المحرك - مدخل جانبي	H3A-SE-2B-PG11	09200031640
هود - أعلى دخول	H3A-TE-2B-M20	19200031440
هود - أعلى دخول	H3A-TE-2B-PG11	09200031440
هود - أعلى دخول	H3A-TE-2B-PG13.5	09200031441
السكن - تركيب الحاجز	H3A-BK-1L	09200030301
السكن - تركيب الحاجز بغطاء معدني	H3A-BK-1L-MCV / M.	09200030305
السكن - تركيب الحاجز بغطاء معدني	H3A-BK-1L-MCV / F.	09200030306
السكن - تركيب الحاجز مع مدخل جانبي	H3A-BK-1L-SE	09200030801
السكن - تركيب السطح	H3A-SF-1L-M20	19200031250
السكن - تركيب السطح	H3A-SF-1L-PG11	09200031250
السكن - تركيب السطح	H3A-SF-1L-PG13.5	09200031251
السكن - تركيب السطح	H3A.BC-SF-1L-M20	19200031252
السكن - تركيب السطح	H3A.BC-SF-1L-PG11	09200031252
السكن - تركيب السطح	H3A.BC-SF-1L-PG13.5	09200031253
السكن - كابل إلى كابل	H3A-CCT-1L-M20	19200031750
السكن - كابل إلى كابل	H3A-CCT-1L-PG11	09200031750
السكن - كابل إلى كابل	H3A-CCT-1L-PG13.5	09200031751

4pin 5 دبوس 10A برغي موصلات كهربائية شديدة التحمل 8

التعليمات:

1. س: هل مصنع أو شركة تجارية؟
ج: نحن المصنع في ونتشو بمقاطعة تشجيانغ ، الصين.

2-س: هل يمكننا طباعة شعارنا أو اسم الشركة على منتجاتك أو العبوة؟
ج: بالتأكيد. oem هو موضع ترحيب. يمكن وضع شعارك على منتجاتنا. ويمكننا أن نجعل الحزمة وفقا للتصميم الخاص بك.

3. س: ما هو مصطلح الدفع المعتاد للأوامر؟
ج: نحن نقبل شروط T / T مقدما ، ويسترن يونيون يمكن أن يكون وفقا لمتطلبات المشتري

4. وقت الضمان.
ج: 12 شهر.يتم تغيير أي مشكلة في الجودة من خلال طلبك التالي مجانًا.

5. عينة مجانية.
ج: نحن نقدم منتجات صغيرة للتحقق من الجودة بالنسبة لك ، فقط تدفع الرسوم السريعة.
